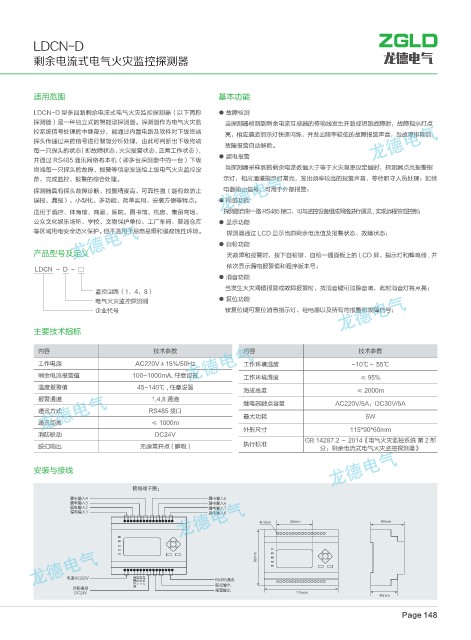

LDCN-D

剩余电流式电气火灾监控探测器 龙德电气

适用范围 基本功能
LDCN-D 型多回路剩余电流式电气火灾监控探测器（以下简称 ● 故障检测
探测器）是一种独立式的智能型探测器。探测器作为电气火灾监 当探测器检测到剩余电流互感器的传输线发生开路或短路故障时，故障指示灯点
控系统信号处理的中继部分，能通过内置电路及软件对下级终端 亮，相应通道指示灯快速闪烁，并发出频率较低的故障报警声音，当故障排除后，
探头传递过来的信号进行智能分析处理，由此可判断出下级终端
故障报警自动解除。
每一只探头的状态（即故障状态、火灾报警状态、正常工作状态），
● 漏电报警
并通过 RS485 通讯网络将本机（即多台探测器中的一台）下级
终端每一只探头的故障、报警等信息发送给上级电气火灾监控设 当探测器采样到的剩余电流数值大于等于火灾隐患设定值时，探测器点亮报警指
备，完成监控、报警的综合处理。 示灯，相应通道指示灯常亮，发出频率较高的报警声音，等待职守人员处理；如继
探测器具有探头故障诊断、报警精度高、可靠性强（能有效防止 电器输出信号，可用于外部报警；
误报、漏报）、小型化、多功能、简单实用、安装方便等特点。 ● 网络功能
适用于酒店、体育馆、商厦、医院、图书馆、机房、集贸商场、 探测器自带一路 RS485接口，可与监控设备组成网络进行通讯 , 实现远程管理控制；
公众文化娱乐场所、学校、文物保护单位、工厂车间、普通仓库 ● 显示功能
等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。 探测器通过 LCD 显示当前剩余电流值及报警状态、故障状态；
● 自检功能
产品型号及定义 无故障和报警时，按下自检键，自检一遍面板上的 LCD 屏、指示灯和蜂鸣器 , 并

依次显示漏电报警值和程序版本号；
LDCN - D - □
● 消音功能
当发生火灾阈值报警或故障报警时，按消音键可消除音响，此时消音灯将点亮；
监控回路（1，4，8）
电气火灾监控探测器 ● 复位功能
企业代号 铵复位键可复位消音指示灯、继电器以及所有的报警和故障信号；

主要技术指标

内容 技术参数 内容 技术参数
工作电源 AC220V±15%/50Hz 工作环境温度 -10℃～ 55℃
剩余电流报警值 100-1000mA, 任意设置 工作环境湿度 ≤ 95%
温度报警值 45-140℃ , 任意设置
海拔高度 ≤ 2000m
报警通道 1,4,8 通道
继电器触点容量 AC220V/5A，DC30V/5A
通讯方式 RS485 接口
最大功耗 5W
通讯距离 ≤ 1000m
外形尺寸 115*90*60mm
消防联动 DC24V
GB 14287.2 － 2014《电气火灾监控系统 第 2 部
脱扣输出 无源常开点 ( 瞬吸 ) 执行标准 分：剩余电流式电气火灾监控探测器》

安装与接线

ଋጲቪߔڎὙ
໣ႂᣤЙ ໣ႂᣤЙ
໣ႂᣤЙ ໣ႂᣤЙ
໣ႂᣤЙ ໣ႂᣤЙ
໣ႂᣤЙ ໣ႂᣤЙ
œ NN NN NN

NN

ႂຸ"$ 7 ຝຝຝ 34 ᤯ᝬ
ऎऎऎ
ᑱ੭ᣤѢ
๖᫸ᐎҮ ઐ᝜ᣤѢ
໑؇܄Ⴈ
%$ 7 NN
NN
