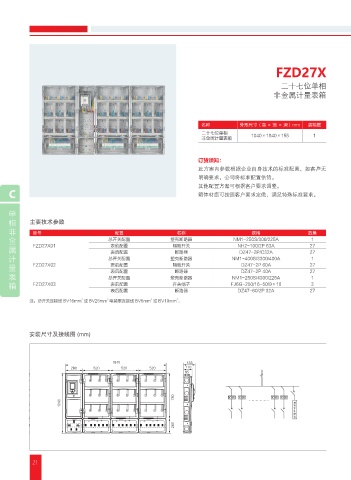

FZD27X

二十七位单相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
二十七位单相
非金属计量表箱 1040×1840×155 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
C 箱体材质可按照客户要求定做，满足特殊标准要求。

单
相 主要技术参数
非 型号 配置 名称 规格 数量
金 总开关配置 塑壳断路器 NM1-250S/300/225A 1
属 FZD27X01 表前配置 隔离开关 NH2-100/2P 63A 27
表后配置
断路器
27
DZ47-2P/C32A
计 总开关配置 塑壳断路器 NM1-400S/3300/400A 1
量 FZD27X02 表前配置 隔离开关 DZ47-2P 60A 27
断路器
DZ47-2P 40A
表后配置
表 总开关配置 塑壳断路器 NM1-250S/4300/225A 27
1
箱 FZD27X03 表前配置 开关端子 FJ6G-250/16-50/9×16 3
表后配置 断路器 DZ47-60/2P 32A 27
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I 䶰 ⪅
,8I ,8I ,8I
䯲 䛳 ,8I ,8I ,8I
ஔ
ѹ

21
