P. 27

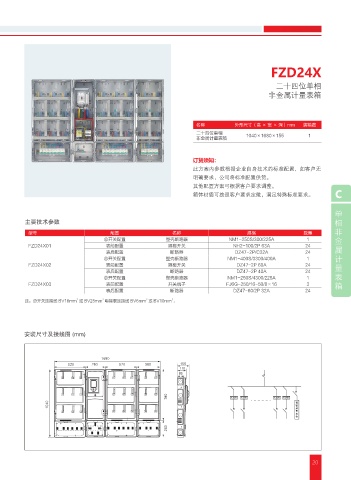

FZD24X
二十四位单相
非金属计量表箱
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
二十四位单相
非金属计量表箱 1040×1680×155 1
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 C
单
主要技术参数 相
型号 配置 名称 规格 数量 非
总开关配置 塑壳断路器 NM1-250S/300/225A 1 金
FZD24X01 表前配置 隔离开关 NH2-100/2P 63A 24 属
表后配置 断路器 DZ47-2P/C32A 24
总开关配置 塑壳断路器 NM1-400S/3300/400A 1 计
FZD24X02 表前配置 隔离开关 DZ47-2P 60A 24 量
表后配置 断路器 DZ47-2P 40A 24
总开关配置 塑壳断路器 NM1-250S/4300/225A 1 表
FZD24X03 表前配置 开关端子 FJ6G-250/16-50/8×16 3 箱
表后配置 断路器 DZ47-60/2P 32A 24
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I
,8I ,8I ,8I ,8I ,8I ,8I
䶰
⪅
䯲 䛳
ஔ
ѹ
