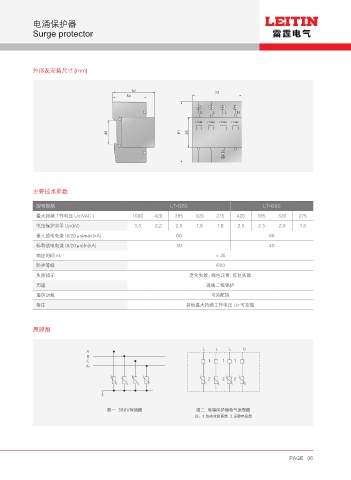

Page 9 - 南京雷霆电气科技有限公司

电涌保护器
Surge protector

外形及安装尺寸 (mm)

- - - /
LT-B80 LT-B80 LT-B80 LT-B80

主要技术参数

型号规格 LT-B60 LT-B80
最大持续工作电压 Uc(VAC ) 1000 420 385 320 275 420 385 320 275
电压保护水平 Up(kV) 3.5 2.2 2.0 1.8 1.6 2.5 2.3 2.0 1.8
最大放电电流 (8/20μs)max(kA) 60 80
标称放电电流 (8/20μs)In(kA) 30 40
响应时间 ns ＜ 25
防护等级 IP20

失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做

原理图

- - - /
"
#
$
/

ڏʷ 7Ꭺፏڏ ڏ̄ ႃ๙δઐ٨ႃඡԔေڏ
ฌὉ བྷܿ஍ᑲሏ٨ ԍஐႃ᫾٨

PAGE 06
