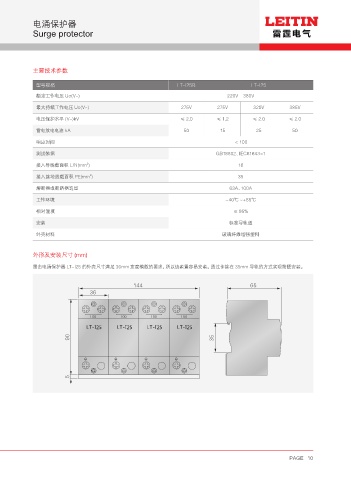

电涌保护器
            Surge protector






            主要技术参数


             型号规格                                             LT-I25B                   LT-I25
             额定工作电压 Uc(V~)                                                     220V    380V
             最大持续工作电压 Uc(V~)                                   275V         275V        320V         385V

             电压保护水平 (V~)kV                                     ≤ 2.0        ≤ 1.2       ≤ 2.0       ≤ 2.0

             雷电放电电流 kA                                          50           15          25           50
             响应时间                                                                 <100
             测试依据                                                          GB18802、IEC61643-1

             接入导线截面积 L/N(mm )                                                      16
                               2
                                2
             接入接地线截面积 PE(mm )                                                      35
             熔断器或断路器选型                                                          63A、100A
             工作环境                                                              -40℃ ~+85℃

             相对湿度                                                                ≤ 95%
             安装                                                                 标准导轨道

             外壳材料                                                            玻璃纤维增强塑料


            外形及安装尺寸 (mm)

            雷击电涌保护器 LT-I25 的外壳尺寸满足 36mm 宽度模数的要求,所以该装置容易安装。通过卡接在 35mm 导轨的方式实现简便安装。








                                -          -         -         -
                               NV/K47    NV/K47     NV/K47    NV/K47
