电涌保护器
Surge protector

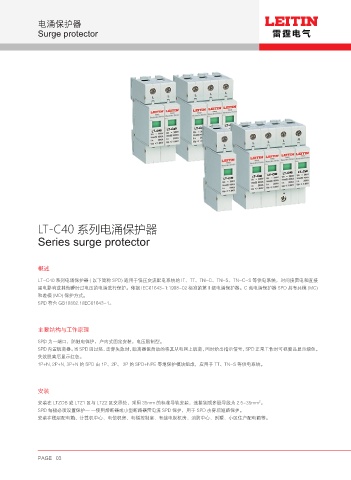

LT-C40 系列电涌保护器
Series surge protector

概述

LT-C40 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S 等供电系统，对间接雷电和直接
雷电影响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。C 类电涌保护器 SPD 具有共模 (MC)
和差模 (MD) 保护方式。
SPD 符合 GB18802.1/IEC61643-1。

主要结构与工作原理

SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，SPD 正常工作时可视窗品显示绿色，
失效脱离后显示红色。
1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成，应用于 TT、TN-S 等供电系统。

安装

2
安装在 LTZOB 或 LTZ1 区与 LTZ2 区交界处，采用 35mm 的标准导轨安装，连接铜质多股导线为 2.5~35mm 。
SPD 每极必须设置保护— —使用熔断器或小型断路器雷电流 SPD 保护，用于 SPD 击穿后短路保护。
安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

PAGE 03
