电涌保护器
Surge protector

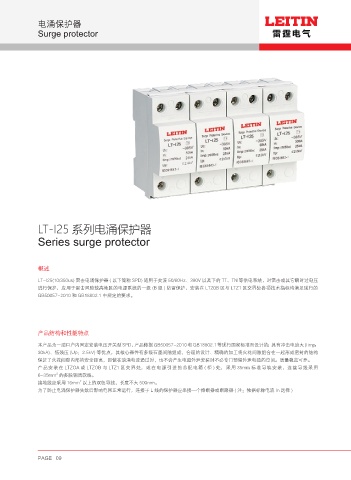

LT-I25 系列电涌保护器
Series surge protector

概述

LT-I25(10/350us) 雷击电涌保护器 ( 以下简称 SPD) 适用于交流 50/60Hz、380V 以及下的 TT、TN 等供电系统，对雷击或其它瞬时过电压
进行保护，应用于雷击风险较高地区的电源系统的一级 (B 级 ) 防雷保护，安装在 LTZ0B 区与 LTZ1 区交界处各项技术指标均满足现行的
GB50057-2010 和 GB18802.1 中规定的要求。

产品结构和性能特点

本产品为一端口户内固定安装电压开关型 SPD，产品依据 GB50057-2010 和 GB18802.1 等现行国家标准而设计的；具有冲击电流大 (Iimp：
30kA)、低残压 (Up：2.5kV) 等优点，其核心器件有多级石墨间隙组成，合理的设计、精确的加工将火花间隙组合在一起形成密封的结构
保证了火花间隙内部的安全距离，即使在浪涌电流通过时，也不会产生电弧外泄安装时不必专门预留外泄电弧的空间。质量稳定可靠。
产品安装在 LTZOA 或 LTZOB 与 LTZ1 区交界处，或在电源引进的总配电箱 ( 柜 ) 处，采用 35mm 标准导轨安装，连接导线采用
2
6~35mm 的多股铜质软线。
2
接地线应采用 16mm 以上的双色导线，长度不大 500mm。
为了防止电涌保护器失效后影响电网正常运行，连接于 L 线的保护器应串接一个熔断器或断路器 ( 注：依据标称电流 In 选择 )
