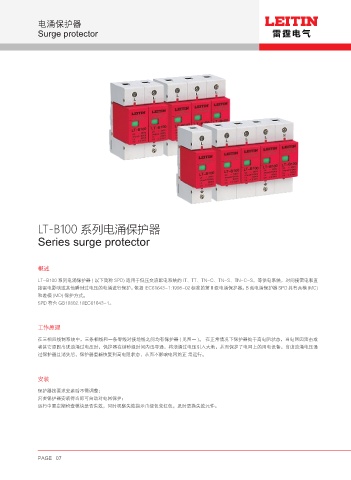

Page 10 - 南京雷霆电气科技有限公司

电涌保护器
Surge protector

LT-B100 系列电涌保护器
Series surge protector

概述

LT-B100 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S，等供电系统，对间接雷电和直
接雷电影响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。B 类电涌保护器 SPD 具有共模 (MC)
和差模 (MD) 保护方式。
SPD 符合 GB18802.1/IEC61643-1。

工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器 ( 见图一 )。 在正常情况下保护器处于高电阻状态，当电网因雷击或
者其它原因出现浪涌过电压时，保护器在纳秒级时间内迅导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通
过保护器且消失后，保护器重新恢复到高电阻状态，从而不影响电网的正 常运行。

安装
保护器按要求安装后不需调整；
只要保护器安装得当即可自动对电网保护；
运行中要定期检查模块是否失效，同时观察失效指示由绿色变红色，及时更换失效元件。

PAGE 07
