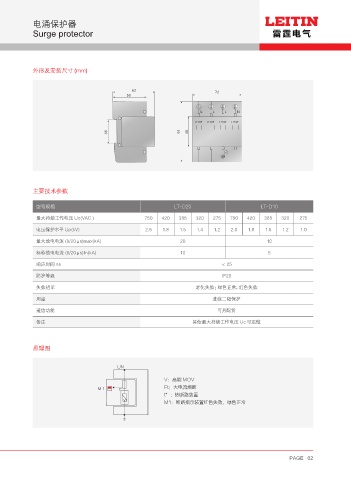

Page 5 - 南京雷霆电气科技有限公司
P. 5
电涌保护器
Surge protector
外形及安装尺寸 (mm)
- - - /
LT-D20 LT-D20 LT-D20 LT-D20
主要技术参数
型号规格 LT-D20 LT-D10
最大持续工作电压 Uc(VAC ) 750 420 385 320 275 750 420 385 320 275
电压保护水平 Up(kV) 2.5 1.8 1.5 1.4 1.2 2.0 1.6 1.5 1.2 1.0
最大放电电流 (8/20μs)max(kA) 20 10
标称放电电流 (8/20μs)In(kA) 10 5
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做
原理图
- /
V：高能 MOV
Ὤὐ Uc Ft：大电流熔断
t°：热断路装置
M1：断路指示装置红色失效，绿色正常
