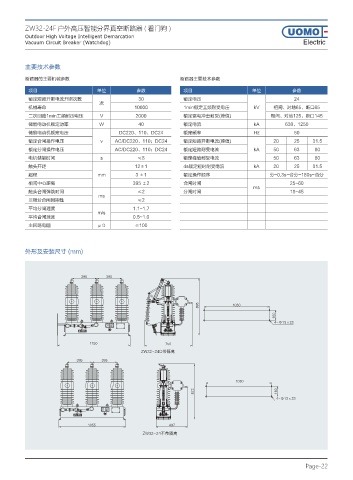

ZW32-24F 户外高压智能分界真空断路器 ( 看门狗 )
Outdoor High Voltage Intelligent Demarcation
Vacuum Circuit Breaker (Watchdog) Electric

主要技术参数

断路器的主要机械参数 断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定短路开断电流开断次数 30 额定电压 24
次
机械寿命 10000 1min额定工频耐受电压 kV 相间、对地65，断口65
二次回路1min工频耐压电压 V 2000 额定雷电冲击耐受(峰值) 相间、对地125，断口145
储能电动机额定功率 W 40 额定电流 kA 630、1250
储能电动机额定电压 DC220、110、DC24 额定频率 Hz 50
额定合闸操作电压 v AC/DC220、110；DC24 额定短路开断电流(峰值) 20 25 31.5
额定分闸操作电压 AC/DC220、110；DC24 额定短路耐受电流 kA 50 63 80
电机储能时间 s ≤8 额定峰值耐受电流 50 63 80
触头开距 12±1 4s额定短时耐受电流 kA 20 25 31.5
超程 mm 3 ±1 额定操作顺序 分-0.3s-合分-180s-合分
相间中心距离 395 ±2 合闸时间 25~60
ms
触头合闸弹跳时间 ≤2 分闸时间 18~45
ms
三相分合闸同期性 ≤2
平均分闸速度 1.1~1.7
m/s
平均合闸速度 0.5~1.0
主回路电阻 μΩ ≤100

外形及安装尺寸 (mm)

œ f

;8 (ࣛᬥሎ

œ f

;8 ʿࣛᬥሎ
