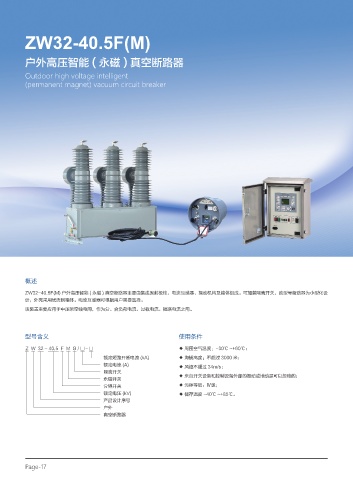

ZW32-40.5F(M)

户外高压智能 ( 永磁 ) 真空断路器

Outdoor high voltage intelligent
(permanent magnet) vacuum circuit breaker

概述

ZW32-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。可加装隔离开关，该型号断路器为小型化设
计，外壳采用优质钢箱体。电流互感器可根据用户需要选择。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

型号含义 使用条件

Z W 32 - 40.5 F M G / □-□ ◆ 周围空气温度：-30℃ ~+60℃；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 3000 米；
额定电流 (A) ◆ 风速不超过 34m/s；
隔离开关
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
永磁开关
分界开关 ◆ 污秽等级：Ⅳ级；
额定电压 (kV) ◆ 储存温度 -40℃ ~+85℃。
产品设计序号
户外
真空断路器
