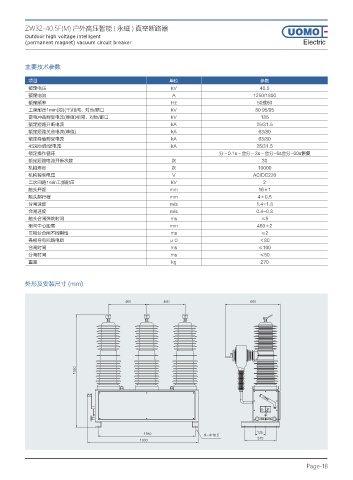

ZW32-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器
Outdoor high voltage intelligent
(permanent magnet) vacuum circuit breaker Electric

主要技术参数

项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50或60
工频耐压1min(湿)(干)相间、对地/断口 kV 80 95/95
雷电冲击耐受电流(峰值)相间、对地/断口 kV 185
额定短路开断电流 kA 25/31.5
额定短路关合电流(峰值) kA 63/80
额定峰值耐受电流 kA 63/80
4S短时耐受电流 kA 25/31.5
额定操作循环 分－0.1s－合分－3s－合分-6s合分-60s恢复
额定短路电流开断次数 次 30
机械寿命 次 10000
机构控制电压 V AC/DC220
二次回路1min工频耐压 kV 2
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜80
合闸时间 ms ≤100
分闸时间 ms ≤50
重量 kg 270

外形及安装尺寸 (mm)

੣Үϱᑞ
ѫ Ջ
੣Үѫ ੣ҮՋ

œ
