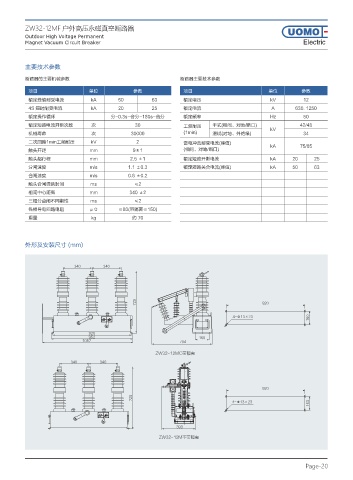

ZW32-12MF 户外高压永磁真空断路器
Outdoor High Voltage Permanent
Magnet Vacuum Circuit Breaker Electric

主要技术参数

断路器的主要机械参数 断路器主要技术参数

项目 单位 参数 项目 单位 参数
额定蜂值耐受电流 kA 50 63 额定电压 kV 12
4S 短时耐受电流 kA 20 25 额定电流 A 630. 1250
额定操作循环 分-0.3s-合分-180s-合分 额定频率 Hz 50
额定短路电流开断次数 次 30 工频耐压 干式(相间、对地/断口) kV 42/48
机械寿命 次 30000 (1min) 湿试(对地、外绝缘) 34
二次回路1min工频耐压 kV 2 雷电冲击耐受电流(峰值)
触头开距 mm 9±1 (相间、对地/断口) kA 75/85
触头超行程 mm 2.5 ±1 额定短路开断电流 kA 20 25
分闸速度 m/s 1.1 ±0.3 额定短路关合电流(峰值) kA 50 63
合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤80(带隔离≤150)
重量 kg 约 70

外形及安装尺寸 (mm)

Ÿ f

;8 .(ፓ䯁⻨

Ÿ f

;8 .̺ፓ䯁⻨
