Page 26 - 中国·科莫电器集团有限公司（高压）

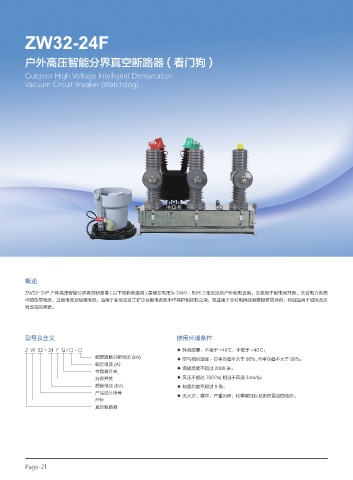

ZW32-24F

户外高压智能分界真空断路器 ( 看门狗 )

Outdoor High Voltage Intelligent Demarcation
Vacuum Circuit Breaker (Watchdog)

概述

ZW32-24F 户外高压智能分界真空断路器 ( 以下简称断路器 ) 是额定电压为 24kV，50H 三相交流的户外配电设备。主要用于配电网开断、关合电力系统
中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网及农
网改造的需要。

型号及含义 使用环境条件

Z W 32 - 24 F G / □-□ ◆ 环境温度：不高于 +40℃，不低于 -40℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
额定电流 (A)
◆ 海拔高度不超过 2000 米；
带隔离开关
分界开关 ◆ 风压不超过 700Pa( 相当于风速 34m/s)；
额定电压 (kV) ◆ 地震烈度不超过 8 级；
产品设计序号
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
户外
真空断路器

Page-21
