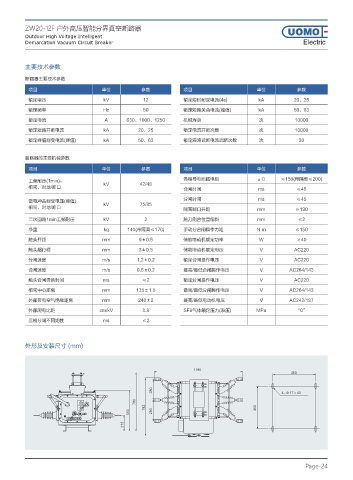

Page 29 - 中国·科莫电器集团有限公司（高压）

ZW20-12F 户外高压智能分界真空断路器
Outdoor High Voltage Intelligent
Demarcation Vacuum Circuit Breaker Electric

主要技术参数

断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 12 额定短时耐受电流(4s) kA 20、25

额定频率 Hz 50 额定短路关合电流(峰值) kA 50、63
额定电流 A 630、1000、1250 机械寿命 次 10000
额定短路开断电流 kA 20、25 额定电流开断次数 次 10000
额定峰值耐受电流(峰值) kA 50、63 额定短路武断电流武断次数 次 30

断路器的主要机械参数
项目 单位 参数 项目 单位 参数

工频耐压(1min)： kV 42/48 各相导电回路电阻 μΩ ≤150(带隔离≤200)
相间、对地/断口 合闸时间 ms ≤45

雷电冲击耐受电压(峰值) kV 75/85 分闸时间 ms ≤45
相间、对地/断口 隔离断口开距 mm ≥190

二次回路1min工频耐压 kV 2 触刀刚合位置偏斜 mm ≤2
净重 kg 140(带隔离≤170) 手动分合闸操作力矩 N.m ≤150
触头开距 mm 9±0.5 储能电动机额定功率 W ≯40
触头超行程 mm 3±0.5 储能电动机额定电压 V AC220
分闸速度 m/s 1.2±0.2 额定合闸操作电压 V AC220
合闸速度 m/s 0.6±0.2 最高/最低合闸操作电压 V AC264/143
触头合闸弹跳时间 ms ≤2 额定分闸操作电压 V AC220
相间中心距离 mm 135±1.5 最高/最低分闸操作电压 V AC264/143

外部带电空气绝缘距离 mm 240±2 最高/最低电动机电压 V AC242/187
外部爬电比距 cm/kV 3.8 SF6气体额定压力(表压) MPa “0”
三相分闸不同期性 ms ≤2

外形及安装尺寸 (mm)

œ f
