BOD 环型电源控制变压器
Loop power control transformer

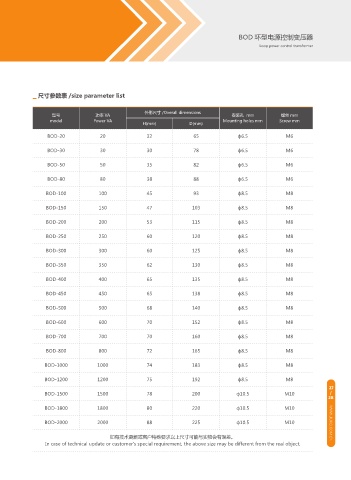

▁ 尺寸参数表 /size parameter list

外形尺寸 /Overall dimensions
型号 功率 VA 安装孔 mm 螺丝 mm
model Power VA Mounting holes mm Screw mm
H(mm) D(mm)
BOD-20 20 32 65 ф6.5 M6

BOD-30 30 30 78 ф6.5 M6

BOD-50 50 35 82 ф6.5 M6

BOD-80 80 38 88 ф6.5 M6

BOD-100 100 45 93 ф8.5 M8

BOD-150 150 47 103 ф8.5 M8

BOD-200 200 53 115 ф8.5 M8

BOD-250 250 60 120 ф8.5 M8

BOD-300 300 60 125 ф8.5 M8

BOD-350 350 62 130 ф8.5 M8

BOD-400 400 65 135 ф8.5 M8

BOD-450 450 65 138 ф8.5 M8

BOD-500 500 68 140 ф8.5 M8
BOD-600 600 70 152 ф8.5 M8

BOD-700 700 70 160 ф8.5 M8

BOD-800 800 72 165 ф8.5 M8

BOD-1000 1000 74 183 ф8.5 M8

BOD-1200 1200 75 192 ф8.5 M8
27
BOD-1500 1500 78 200 ф10.5 M10 /
28
BOD-1800 1800 80 220 ф10.5 M10

BOD-2000 2000 88 225 ф10.5 M10 WWW.JIUKO.COM.CN

如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
