ZLS 三相油浸式励磁整流变压器
Three-phase oil immersion excitation rectifier transformer

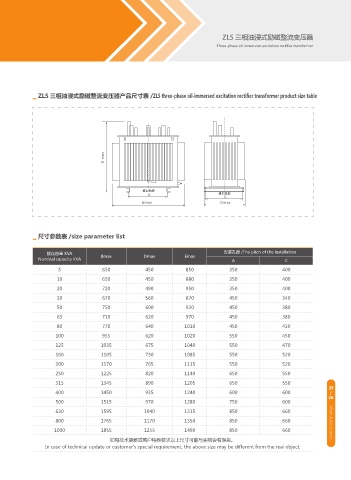

▁ ZLS 三相油浸式励磁整流变压器产品尺寸表 /ZLS three-phase oil-immersed excitation rectifier transformer product size table

& NBY

"
$
#NBY %NBY

▁ 尺寸参数表 /size parameter list

额定容量 KVA 安装孔距 /The pitch of the installation
Nominal capacity KVA Bmax Dmax Emax A C
5 650 450 850 350 400
10 650 450 880 350 400
20 720 490 950 350 400
30 670 560 870 450 340
50 750 600 920 450 380
63 710 620 970 450 380
80 770 640 1010 450 430

100 955 620 1020 550 450
125 1035 675 1040 550 470
160 1105 730 1085 550 520
200 1170 765 1115 550 520
250 1225 820 1140 650 550
315 1345 890 1205 650 550
25
400 1450 935 1240 600 600 /
26
500 1515 970 1280 750 600
630 1595 1040 1315 850 660
800 1765 1170 1350 850 660 WWW.JIUKO.COM.CN
1000 1855 1255 1490 850 660
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
