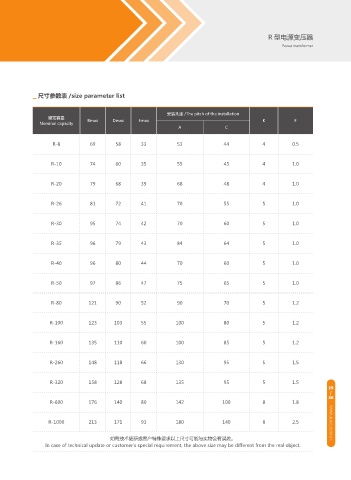

R 型电源变压器
Power transformer
▁ 尺寸参数表 /size parameter list
安装孔距 /The pitch of the installation
额定容量
Nominal capacity Bmax Dmax Emax K F
A C
R-8 69 58 33 53 44 4 0.5
R-10 74 60 35 55 45 4 1.0
R-20 79 68 39 68 48 4 1.0
R-26 81 72 41 70 55 5 1.0
R-30 95 74 42 70 60 5 1.0
R-35 96 79 43 84 64 5 1.0
R-40 96 80 44 70 60 5 1.0
R-50 97 86 47 75 65 5 1.0
R-80 121 90 52 90 70 5 1.2
R-100 123 103 55 100 80 5 1.2
R-160 135 110 60 100 85 5 1.2
R-260 148 118 66 130 95 5 1.5
R-320 158 128 68 135 95 5 1.5
29
/
30
R-600 176 140 80 142 100 8 1.8
R-1000 213 171 93 180 140 8 2.5 WWW.JIUKO.COM.CN
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
