ZLSG 三相环氧励磁整流变压器
Three-phase epoxy excitation rectifier transformer

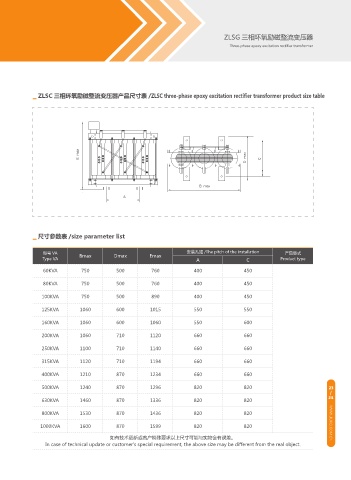

▁ ZLSC 三相环氧励磁整流变压器产品尺寸表 /ZLSC three-phase epoxy excitation rectifier transformer product size table
& NBY % NBY $
# NBY
"
▁ 尺寸参数表 /size parameter list
型号 VA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type VA A C Product type
60KVA 750 500 760 400 450
80KVA 750 500 760 400 450
100KVA 750 500 890 400 450
125KVA 1060 600 1015 550 550
160KVA 1060 600 1060 550 600
200KVA 1060 710 1120 660 660
250KVA 1100 710 1140 660 660
315KVA 1120 710 1194 660 660
400KVA 1210 870 1234 660 660
500KVA 1240 870 1296 820 820 23
/
24
630KVA 1460 870 1336 820 820
800KVA 1530 870 1436 820 820
1000KVA 1600 870 1599 820 820 WWW.JIUKO.COM.CN
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
