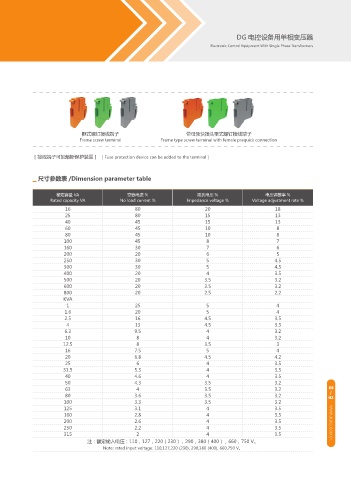

Page 11 - 九控电气科技有限公司

DG 电控设备用单相变压器
Electronic Control Equipment With Single Phase Transformers

框式螺钉接线端子 带母预快接头框式螺钉接线端子
Frame screw terminal Frame type screw terminal with female prequick connection

［接线端子可加熔断保护装置］ ［Fuse protection device can be added to the terminal］

▁ 尺寸参数表 /Dimension parameter table

额定容量 VA 空载电流 % 阻抗电压 % 电压调整率 %
Rated capacity VA No load current % Impedance voltage % Voltage adjustment rate %
16 80 20 18
25 80 15 13
40 45 15 13
60 45 10 8
80 45 10 8
100 45 8 7
160 30 7 6
200 20 6 5
250 30 5 4.5
300 30 5 4.5
400 20 4 3.5
500 20 3.5 3.2
600 20 3.5 3.2
800 20 2.5 2.2
KVA
1 25 5 4
1.6 20 5 4
2.5 16 4.5 3.5
4 13 4.5 3.5
6.3 9.5 4 3.2
10 8 4 3.2
12.5 8 3.5 3
16 7.5 5 4
20 6.8 4.5 4.2
25 6 4 3.5
31.5 5.3 4 3.5
40 4.6 4 3.5
50 4.3 3.5 3.2
63 4 3.5 3.2 01
/
80 3.6 3.5 3.2 02
100 3.3 3.5 3.2
125 3.1 4 3.5
160 2.8 4 3.5
200 2.6 4 3.5 WWW.JIUKO.COM.CN
250 2.2 4 3.5
315 2 4 3.5
注：额定输入电压：110，127，220（230），290，380（400），660，750 V。
Note: rated input voltage: 110,127,220 (230), 290,380 (400), 660,750 V。
