JHVS1(ZN63)-12                                                                   坚持品质 , 完美细节
           户内高压真空断路器                                                                STICK TO QUALITY, PERFECT DETAILS

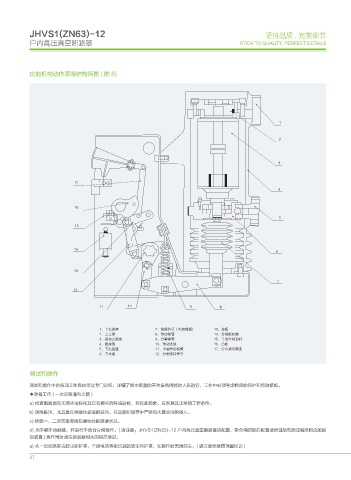

           功能机构动作原理结构简图 ( 图 8)









































                                    NjʼѢጲए              Njፏᎅડి὇ЮҪᚭዓ            Njᤋ౛
                                    Njʼஂ౵               Nj͛Үદᒥ                 Njѫ᫑ᑱ੭٧
                                    Njᄽቆ༣ऺࠈ             Njѫ᫧ीዓ                 Nj੣Үѫ᫑ᮆి
                                    Njፏᎅና                Nj͛Үᤋ౛                NjѠᣂ
                                    NjʽѢጲए               Nj˞ᣈ͛Үદᒥ              NjѫՋૈᇧྠᤋ
                                    Njʽஂ౵                Njѫ᫑γ૆૎ߔ


           调试和操作
           调试和操作中的各项工作应由受过专门训练、详细了解本装置的开关设备情能的人员进行，工作中必须考虑相应的保护和预防措施。
           ◆准备工作 ( 一次回路通电之前 )
           a) 检查断路器有无损坏或任何其它有损坏的环境影响，若有此现象，应恢复其正常的工作条件。
           b) 清除脏污，尤其是在绝缘体表面的脏污，在运输和储存中严禁有大量尘污的侵入。
           c) 检查一、二次回路连线和接地体的连接状况。
           d) 用手柄手动储能，并进行手动合分闸操作。( 请注意：JHVS1(ZN63)-12 户内高压真空断路器的配置，带合闸闭锁的配置请给辅助电源或解除相应的联
           锁装置 ) 操作同时请注意观察相关的指示情况。
           e) 从一次回路卸去防尘保护罩，个别电流等组长装的防尘保护罩，在操作时无须卸去。( 请注意绝缘筒顶盖标识 )

           07
