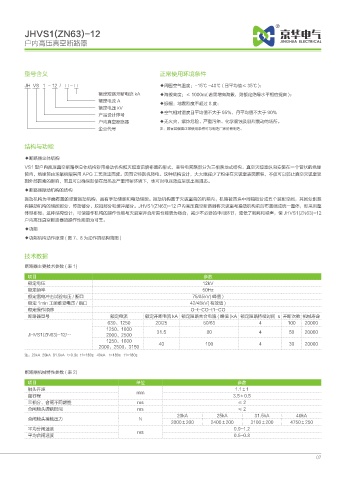

P. 7

JHVS1(ZN63)-12
          户内高压真空断路器





          型号含义                                          正常使用环境条件

          JH  VS   1  - 12  /   □ - □                   ◆周围空气温度:-15℃ ~40℃ ( 日平均值≤ 35℃ );
                                   额定短路开断电流 kA          ◆海拨高度:≤ 1000m( 若需增高海拔,则额定绝缘水平相应提高 );
                                   额定电流 A
                                                        ◆振幅:地震烈度不超过 8 度;
                                   额定电压 kV
                                                        ◆空气相对湿度日平均值不大于 95%,月平均值不大于 90%
                                   产品设计序号
                                   户内真空断路器              ◆无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
                                   企业代号                 注:顾客若偏离正常使用条件可与制造厂家协商制造。


          结构与功能

          ◆断路器总体结构
          VS1 型户内高压真空断路器总体结构彩用操动机构和灭弧室前后布置的形式,主导电回路部分为三相落地式结构。真空灭弧室纵向安装在一个管状的绝缘
          筒内,绝缘筒由环氧树脂采用 APG 工艺浇注而成。因而它特别抗爬电。这种结构设计,大大地减少了粉尘在灭弧室表面聚积,不仅可以防止真空灭弧室受
          到外部因素的影响,而且可以确保即使在湿热及严重污秽环境下,也可对电压效应呈现出高阻态。
          ◆断路器操动机构的结构
          操动机构为平面布置的弹簧操动机构,具有手动储能和电动储能。操动机构置于灭弧室前的机箱内,机箱被四块中间隔板分成五个装配空间,其间分别装
          有操动机构的储能部分、传动部分、脱扣部分和缓冲部分。JHVS1(ZN63)-12 户内高压真空断路器将灭弧室与操动机构前后布置组成统一整体,即采用整
          体型布局,这种结构设计,可使操作机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间环节,降低了能耗和噪声,使 JHVS1(ZN63)-12
          户内高压真空断路器的操作性能更为可靠。
          ◆功能
          ◆功能机构动作原理 ( 图 7、8 为动作的结构简图 )

          技术数据

          断路器主要技术参数 ( 表 1)
           项目                                                          参数
           额定电压                                                        12kV
           额定频率                                                        50Hz
           额定雷电冲击试验电压 / 断口                                         75/85kV( 峰值 )
           额定 1min 工频难受电压 / 断口                                    42/48kV( 有效值 )
           额定操作顺序                                                  O-t-CO-t1-CO
           断路器型号                       额定电流        额定开断电流 kA 额定短路关合电流 ( 峰值 )kA 额定短路持续时间  s 开断次数 机械寿命
                                      630、1250         20/25           50/63              4         100   20000
                                      1250、1600
           JHVS1(ZN63)-12/…           2000、2500        31.5             80                4         50    20000
                                      1250、1600
                                   2000、2500、3150       40              100               4         30    20000
          注:20kA  25kA  31.5kA   t=0.3s  t1=180s   40kA    t=180s   t1=180s

          断路器机械特性参数 ( 表 2)

           项目                                   单位                                 参数
           触头开距                                                                   1.1±1
                                                mm
           超行程                                                                   3.5±0.5
           三相分、合闸不同期性                           ms                                 ≤2
           合闸触头弹跳时间                             ms                                 ≤2
                                                              20kA          25kA         31.5kA        40kA
           合闸触头接触压力                              N
                                                            2000±200      2400±200     3100±200      4750±250
           平均分闸速度                                                                0.9~1.2
                                                ms
           平均合闸速度                                                                0.5~0.8
