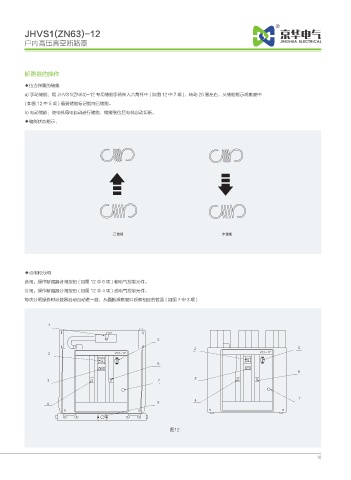

JHVS1(ZN63)-12
户内高压真空断路器

断路器的操作

◆拉力弹簧的储能
a) 手动储能：用 JHVS1(ZN63)-12 专用储能手柄伸入六角杆中 ( 如图 12 中 7 项 )，转动 20 圈左右，从储能指示观察窗中
( 如图 12 中 5 项 ) 看到储能标记指向已储能。
b) 电动储能：使电机得电自动进行储能，储能到位后电机自动切断。
◆储能状态指示：

ࣂϱᑞ లϱᑞ

◆合闸和分闸
合闸：操作断路器合闸按钮 ( 如图 12 中 6 项 ) 和电气控制元件。
分闸：操作断路器分闸按钮 ( 如图 12 中 4 项 ) 或电气控制元件。
每次分闸操作时计数器自动自动进一数，从面板观察窗口观察相应的位置 ( 如图 7 中 3 项 )

74 74

ڎ

10
