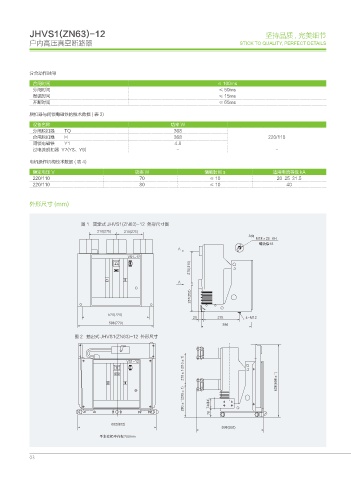

JHVS1(ZN63)-12 坚持品质 , 完美细节
户内高压真空断路器 STICK TO QUALITY, PERFECT DETAILS
分合动作时间
合闸时间 ≤ 100ms
分闸时间 ≤ 50ms
燃弧时间 ≤ 15ms
开断时间 ≤ 65ms
脱扣器与闭锁电磁铁的技术数据 ( 表 3)
设备名称 功率 W
分闸脱扣器 TQ 368
合闸脱扣器 H 368 220/110
闭锁电磁铁 Y1 4.8
过电流脱扣器 Y7(Y8、Y9) - -
电机操作机构技术数据 ( 表 4)
额定电压 V 功率 W 储能时间 s 适用电流等级 kA
220/110 70 ≤ 10 20 25 31.5
220/110 80 ≤ 10 40
外形尺寸 (mm)
图 1 固定式 JHVS1(ZN63)-12 外形尺寸图
"Փ
. f )
ᛂጮᬓ
"
74
"
.
图 2 抽出式 JHVS1(ZN63)-12 外形尺寸
d d d
74
d d
