P. 17
JHVS1(ZN63)-12
户内高压真空断路器

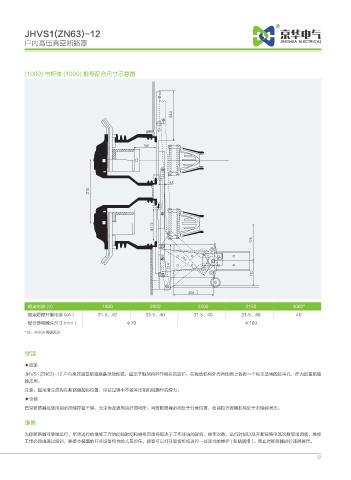

(1000) 与柜体 (1000) 推荐配合尺寸示意图
额定电流 (V) 1600 2000 2500 2150 4000*
额定短路开断电流 (kA ) 31.5、40 31.5、40 31.5、40 31.5、40 40
配合静电触头尺寸 (mm ) Φ79 Φ109
* 注：4000A 需强风冷
储运
◆运输
JHVS1(ZN63)-12 户内高压真空断路器是单独包装，固定于框架内并作相应的防护，在操动机构外壳两侧板上各有一个标志适当的起吊孔，作为起重断路
器之用。
注意：起吊滑车应钩在断路器起吊位置，保证过程中不受冲击和机械操作的应力。
◆仓储
真空断路器在使用前必须储存在干燥、无尘埃及通风良好的场所。同时断路器必须处于分闸位置，而且拉力弹簧机构处于未储能状态。
维修
为使断路器可靠地运行，所需进行的维修工作的间隔时间和维修范围将取决于工作环境的影响、操作次数、运行时间以及开断短路电流次数等诸因素。维修
工作必须由通过培训，熟悉本装置的开关设备特性的人员担任。顾客可以打开面板机构进行一些适当的维护 ( 包括润滑 )。禁止对断路器进行违规操作。
12
