P. 11

JHVS1(ZN63)-12
          户内高压真空断路器

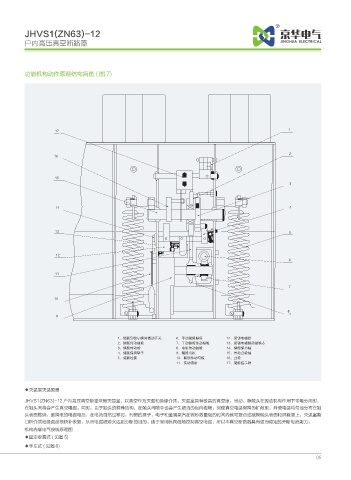

          功能机构动作原理结构简图 ( 图 7)











































                                           NjϱᑞҁͮѬ૰ၸॱҮधС        Nj੣Үϱᑞᚍి           Nj᫆ᩙႂᇒᨠ
                                           Njϱᑞ͛Үᩖᣂ             Nj੣Үϱᑞ͛Үᚍᣂ         Nj᫆ᩙႂᇒᨠ᫆ᩙᨠᔆ
                                           Njϱᑞ͛Үᣂ              Njႂ఺͛Үᩖᣂ           Njϱᑞγ૆ᣈ
                                           Njϱᑞγ૆૎ߔ             Njϱᑞႂ఺             Nj͛ҮѠᣂᣈ
                                           Njϱᑞડዓ                Njᐎᩙ͛Үा౛          NjѠᣂ
                                                                Nj͛Үᩖ్            Njϱᑞૈᇧྠ



          ◆灭弧室灭弧原理

          JHVS1(ZN63)-12 户内高压真空断路采用灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度。当动、静触头在操动机构作用下带电分闸时，
          在触头间将会产生真空电弧。同时，由于触头的特殊结构，在触头间隙中也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触
          头表面燃烧，维持低的电弧电压，在电流自然过零时，列留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚触头表面和屏蔽罩上，灭弧室断
          口听介质绝缘强度很快补恢复，从而电弧被熄火达到分断的目的。由于采用纵向磁场控制真空电弧，所以本真空断路器具有强而稳定的开断电流能力。
          机构内部电气接线原理图
          ◆固定安装式 ( 见图 5)
          ◆手车式 ( 见图 6)

                                                                                                              06
   6   7   8   9   10   11   12   13   14   15   16
