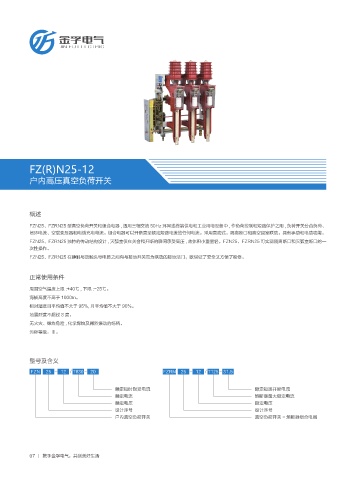

FZ(R)N25-12

户内高压真空负荷开关

概述

FZN25、FZRN25 型真空负荷开关和组合电器 , 适用三相交流 50Hz 环网或终端供电和工业用电设备中 , 作负荷控制和短路保护之用 , 负荷开关分合负荷、
闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式。隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25 独特的传动结构设计 , 灭弧室仅在关合和开断的瞬间承受高压 , 故体积小重量轻。FZN25、FZRN25 可实现隔离断口和灭弧室断口的一
次性操作。
FZN25、FZRN25 在静触与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。

正常使用条件

周围空气温度上限 :+40℃ , 下限 :-25℃。
海拔高度不高于 1000m。
相对湿度日平均值不大于 95%, 月平均值不大于 90%。
地震烈度不超过 8 度。
无火灾、爆炸危险 , 化学腐蚀及剧烈振动的场所。
污秽等级：Ⅱ。

型号及含义
FZN 25 - 12 / T630 - 20 FZRN 25 - 12 / T125 - 31.5

额定短时耐受电流 额定短路开断电流
额定电流 熔断器最大额定电流
额定电压 额定电压
设计序号 设计序号
户内真空负荷开关 真空负荷开关 - 熔断器组合电器
