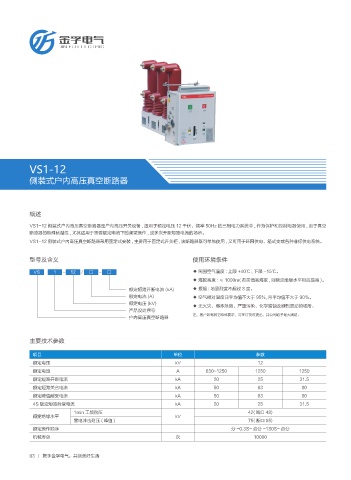

VS1-12
侧装式户内高压真空断路器
概述
VS1-12 侧装式户内高压真空断路器是户内高压开关设备 , 适用于额定电压 12 千伏、频率 50Hz 的三相电力系统中 , 作为保护和控制电器使用 , 由于真空
断路器的特殊优越性 , 尤其适用于需要额定电流下的频繁操作 , 或多次开断短路电流的场所。
VS1-12 侧装式户内高压真空断路器采用固定式安装 , 主要用于固定式开关柜 , 该断路器既可单独使用 , 又可用于环网供电、箱式变或各种非标供电系统。
型号及含义 使用环境条件
VS 1 - 12 / □ - □ ◆ 周围空气温度 : 上限 +40℃ , 下限 -15℃。
◆ 海拔高度 : ≤ 1000m( 若需増高海拔 , 则额定绝缘水平相应提高 )。
额定短路开断电流 (kA) ◆ 振幅 : 地震烈度不超过 8 度。
额定电流 (A) ◆ 空气相对湿度日平均值不大于 95%, 月平均值不大于 90%。
额定电压 (kV)
◆ 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
产品设计序号
注：客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
户内高压真空断路器
主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630~1250 1250 1250
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
1min 工频耐压 42( 断口 48)
额定绝缘水平 kV
雷电冲击耐压 ( 峰值 ) 75( 断口 65)
额定操作顺序 分 -0.3S- 合分 -180S- 合分
机械寿命 次 10000
