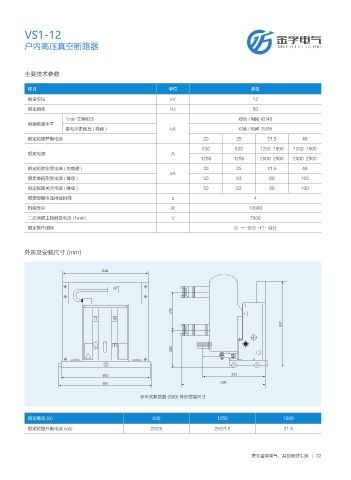

VS1-12
户内高压真空断路器
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
1min 工频耐压 对地 / 相间 42/48
额定绝缘水平
雷电冲击耐压 ( 峰值 ) kA 对地 / 相间 75/85
额定短路开断电流 20 25 31.5 40
630 630 1250 1600 1250 1600
额定电流 A
1250 1250 2000 2500 2000 2500
额定短时耐受电流 ( 有效值 ) 20 25 31.5 40
kA
额定峰值耐受电流 ( 峰值 ) 50 63 80 100
额定短路关合电流 ( 峰值 ) 50 63 80 100
额定短路电流持续时间 s 4
机械寿命 次 10000
二次回路工频耐受电压 (1min) V 2000
额定操作顺序 分 -t- 合分 -t1- 合分
外形及安装尺寸 (mm)
手车式断路器 (800) 外形安装尺寸
额定电流 (A) 630 1250 1600
额定短路开断电流 (kA) 20/25 25/31.5 31.5
