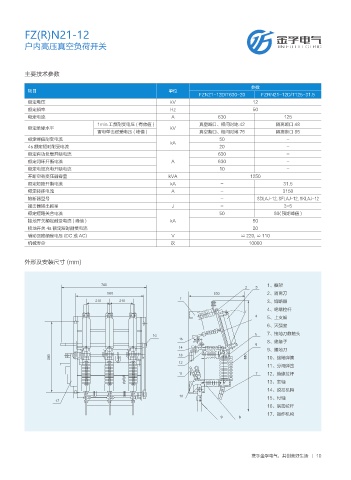

FZ(R)N21-12

户内高压真空负荷开关

主要技术参数

参数
项目 单位
FZN21-12D/T630-20 FZRN21-12D/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 125
1min 工频耐受电压 ( 有效值 ) 真空断口、相间对地 42 隔离断口 48
额定绝缘水平 kV
雷电单击耐受电压 ( 峰值 ) 真空断口、相间对地 75 隔离断口 85
额定峰值耐受电流 50 -
kA
4s 额定短时耐受电流 20 -
额定有功负载开断电流 630 -
额定闭环开断电流 A 630 -
额定电缆充电开断电流 10 -
开断空载变压器容量 kVA 1250
额定短路开断电流 kA - 31.5
额定转移电流 A - 3150
熔断器型号 - SDLAJ-12, SFLAJ-12, SKLAJ-12
撞击器输出能量 J - 3-5
额定短路关合电流 50 80( 预期峰值 )
接地开关额定耐受电流 ( 峰值 ) kA 50
接地开关 4s 额定短时耐受电流 20
辅助回路额定电压 (DC 或 AC) V ≌ 220, ≌ 110
机械寿命 次 10000

外形及安装尺寸 (mm)

1、框架

2、隔离刀

3、熔断器
4、绝缘拉杆
5、上支架
6、灭弧室

7、接地刀静触头

8、绝缘子

9、接地刀
10、接地弹簧

11、分闸弹簧
12、绝缘拉杆
13、主轴
14、脱扣机构

15、付轴
16、联动拉杆
17、操作机构
