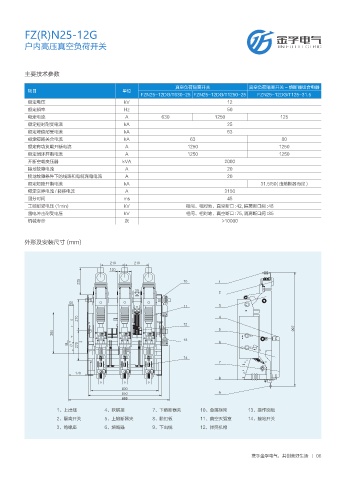

FZ(R)N25-12G

户内高压真空负荷开关

主要技术参数

真空负荷隔离开关 真空负荷隔离开关 - 熔断器组合电器
项目 单位
FZN25-12DG/T630-25 FZN25-12DG/T1250-25 FZN25-12DG/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 1250 125
额定短时耐受电流 kA 25
额定峰值耐受电流 kA 63
额定短路关合电流 kA 63 80
额定有功负载开断电流 A 1250 1250
额定闭环开断电流 A 1250 1250
开断空载变压器 kVA 2000
接地故障电流 A 20
接地故障条件下的线路和电缆充电电流 A 20
额定短路开断电流 kA 31.5/50( 由熔断器而定 )
额定交界电流 / 转移电流 A 3150
固分时间 ms 45
工频耐受电压 (1min) kV 相间、相对地、真空断口 :42, 隔离断口间 :48
雷电冲击耐受电压 kV 相间、相对地、真空断口 :75, 隔离断口间 :85
机械寿命 次 >10000

外形及安装尺寸 (mm)

1、上出线 4、软联接 7、下熔断器夹 10、金属框架 13、操作面板
2、隔离开关 5、上熔断器夹 8、脱扣板 11、真空灭弧室 14、接地开关
3、绝缘座 6、熔断器 9、下出线 12、弹簧机构
