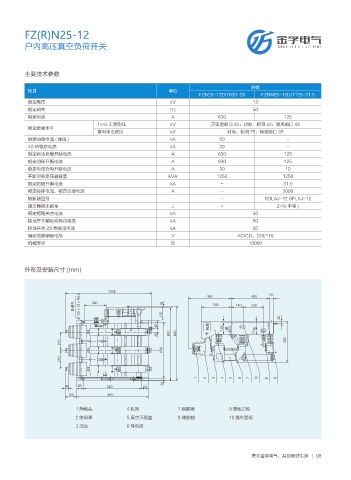

FZ(R)N25-12

户内高压真空负荷开关

主要技术参数

参数
项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 125
1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) kA 50 -
4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 125
额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 kA - 31.5
额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12
撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 kA 50
接地开关额定动稳定电流 kA 50
接地开关 2S 热稳定电流 kA 20
辅助回路额定电压 V AC/CD：220/110
机械寿命 次 10000

外形及安装尺寸 (mm)

Ⴕ㷱ႀ f f3

䨙❸

1 静触头 4 机架 7 熔断器 9 接地刀轴
2 绝绿罩 5 真空灭弧室 8 储能轴 10 操作面板
3 活动 6 导电筒
