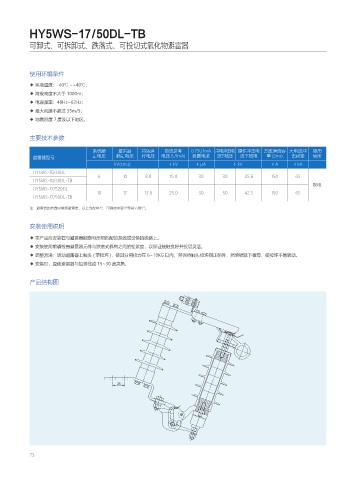

HY5WS-17/50DL-TB
可卸式、可拆卸式、跌落式、可投切式氧化物避雷器
使用环境条件
◆ 环境温度：-40℃ ~+40℃；
◆ 海拔高度不大于 1000m；
◆ 电源频率：48Hz~62Hz；
◆ 最大风速不超过 35m/S；
◆ 地震烈度 7 度及以下地区。
主要技术参数
系统额 避雷器 持续运 直流参考 0.75U1mA 雷电冲击电 操作冲击电 方波通流容 大电流冲 使用
避雷器型号 定电压 额定电压 行电压 电压 (U1mA) 泄露电流 流下残压 流下残电 量 (2ms) 击耐受 场所
kV(r.m.s) ≮ kV ≯ μA ≯ kV ≮A ≮ kA
HY5WS-10/30DL
6 10 8.0 15.0 30 30 25.6 150 65
HY5WS-10/30DL-TB
配电
HY5WS-17/520DL
10 17 13.6 25.0 30 50 42.5 150 65
HY5WS-17/50DL-TB
注：避雷器的参数同常规避雷器，以上为配电型，可换成电容型等其它类型。
安装使用说明
◆ 本产品应安装在与避雷器额定电压相匹配的系统或设备的线路上。
◆ 安装使用前请检查避雷器元件与跌落式机构之间的松紧度，以保证接触良好并投切灵活。
◆ 调整方法：转动避雷器上触头 ( 带拉环 )，使其分闸拉力在 6~10KG 以内，并保持触头拉环侧正朝外，然后锁紧下螺母，使拉环不易转动。
◆ 安装时，应使避雷器与铅垂线成 15~30 度夹角。
产品结构图
