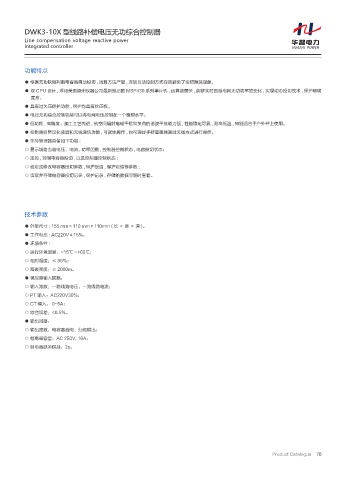

DWK3-10X 型线路补偿电压无功综合控制器
Line compensation voltage reactive power
integrated controller

功能特点

● 根据无功缺额判断电容器自动投切 , 运算方法严密 , 连锁互动控制方式有效避免了投切振荡现象；
● 双 CPU 设计 , 采用美国德州仪器公司最新推出的 MSP430 系列单片机 , 运算速度快 , 能够实时跟踪电网无功功率的变化 , 实现动态投切技术 , 保护精确
度高。
● 具有过欠压保护功能 , 保护均具有软压板。
● 电压无功综合控制功能可以将电网电压控制在一个理想水平。
● 低功耗 , 高精度。加工工艺先进 , 抗空间辐射电磁干扰和负荷的谐波干扰能力强 , 性能稳定可靠 , 耐高低温 , 特别适合于户外杆上使用。
● 控制器自带汉化液晶和无线通信功能 , 可就地操作 , 也可通过手持管理器通过无线方式进行操作。
● 手持管理器具备如下功能 :
○ 显示线路当前电压、电流 , 功率因数 , 控制器控制状态 , 电容投切状态；
○ 遥控 , 控制电容器投切 , 以及控制器控制状态 ;
○ 设定或修改电容器投切参数 , 保护投退 , 保护定值等参数 ;
○ 读取并存储电容器投切记录 , 保护记录 , 存储的数据可随时查看。

技术参数

● 外型尺寸 : 155 mm×110 mm×110mm ( 长 × 高 × 深 )。
● 工作电压 : AC220V±15%。
● 环境条件 :
○ 运行环境温度：-15℃ ~+60℃；
○ 相对湿度：≤ 95%；
○ 海拔高度：≤ 2000m。
● 模拟量输入回路：
○ 输入路数：一路线路电压，一路线路电流；
○ PT 输入：AC220V30%；
○ CT 输入： 0~5A；
○ 综合误差：<0.5%。
● 输出回路：
○ 输出路数：电容器合闸、分闸输出；
○ 继电器容量：AC 250V, 16A；
○ 继电器脉冲保持：2s。
