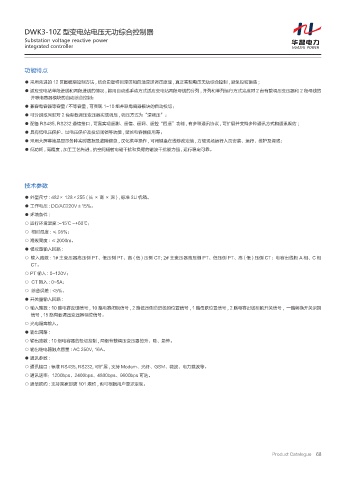

DWK3-10Z 型变电站电压无功综合控制器
Substation voltage reactive power
integrated controller

功能特点

● 采用先进的 12 区图模糊控制方法 , 结合史密特回滞区和自适应逆调压原理 , 真正实现电压无功综合控制 , 避免投切振荡 ;
● 适应变电站单段进线和两段进线的情况 , 能用自动或手动方式适应变电站两段母线的分列 , 并列和单列运行方式完成对 2 台有载调压变压器和 2 段母线的
并联电容器模块的自动综合控制；
● 兼容电容器等容量 / 不等容量 , 可实现 1-10 组并联电容器模块的自动投切；
● 可分别或同时对 2 台有载调压变压器实现调压 , 调压方式为“逆调压”；
● 配备 RS485, RS232 通信接口 , 可靠实现遥测、遥信、遥调、遥控“四遥”功能 , 有多种通讯协议 , 可扩展并支持多种通讯方式和通讯规约 ;
● 具有低电压保护、过电压保护及投切闭锁等功能 , 延长电容器使用寿；
● 采用大屏幕液晶显示各种实时数据及故障信息 , 汉化菜单操作 , 可用键盘在线修改定值 , 方便现场运行人员安装、运行、维护及调试；
● 低功耗 , 高精度 , 加工工艺先进 , 抗空间辐射电磁干扰和负荷的谐波干扰能力强 , 运行稳定可靠。

技术参数

● 外型尺寸 : 482× 128×255 ( 长 × 高 × 深 ) , 标准 3U 机箱。
● 工作电压 : DC/AC220V±15%。
● 环境条件 :
○ 运行环境温度 :-15℃ ~+60℃；
○ 相对湿度 : ≤ 95%；
○ 海拔高度 : ≤ 2000m。
● 模拟量输入回路 :
○ 输入路数 : 1# 主变压器高压侧 PT、低压侧 PT、高 ( 低 ) 压侧 CT; 2# 主变压器高压侧 PT、低压侧 PT、高 ( 低 ) 压侧 CT；电容出线柜 A 相、C 相
CT。
○ PT 输入 : 0~120V；
○ CT 输入 : 0~5A；
○ 综合误差 : <5%。
● 开关量输入回路 :
○ 输入路数 : 10 路电容反馈信号 , 10 路电容闭锁信号 , 2 路低压侧总进线的位置信号 , 1 路母联位置信号 , 2 路电容出线柜的开关信号 , 一路转换开关识别
信号 , 15 路有载调压变压器档位信号。
○ 光电隔离输入。
● 输出回路 :
○ 输出路数 : 10 组电容器的投切控制 , 两组有载调压变压器的升、降、急停。
○ 输出继电器触点容量 : AC 250V, 16A。
● 通讯参数 :
○ 通讯接口 : 标准 RS485, RS232, 可扩展 , 支持 Modem、光纤、GSM、微波、电力载波等。
○ 通讯速率：1200bps、2400bps、4800bps、9600bps 可选。
○ 通信规约 : 支持国家部颁 101 规约 , 也可根据用户要求定制。
