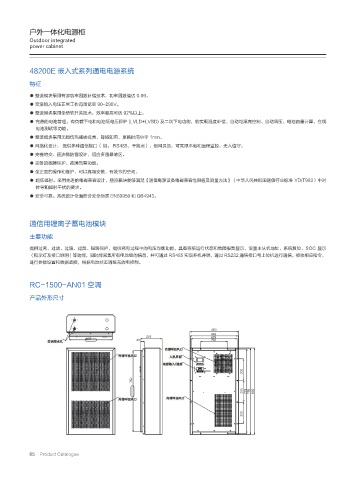

Page 76 - 重庆华智电力技术有限公司
P. 76
户外一体化电源柜
Outdoor integrated
power cabinet
48200E 嵌入式系列通电电源系统
特征
● 整流模块采用有源功率因数补偿技术，功率因数值达 0.99。
● 交流输入电压正常工作范围宽至 90~290V。
● 整流模块采用全桥软开关技术，效率最高可达 92％以上。
● 完善的电池管理。有负载下电和电池低电压保护 (LVLD+LVBD) 及二次下电功能，能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线
电池测试等功能。
● 整流模块采用无损伤热插拔技术，即插即用，更换时间小于 1min。
● 网络化设计， 提供多种通信接口（ 如： RS485、干接点），组网灵活，可实限本地和远程监控，无人值守。
● 完善的交、直流侧防雷设计，适应多雷暴地区。
● 完备的故障保护、故障告警功能。
● 全正面的操作和维护，可以靠墙安装，有效节约空间。
● 超低辐射。采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准 YD/T983）中对
传导和辐射干扰的要求。
● 安全可靠。系统设计全面符合安全标准 EN60950 和 GB4943。
通信用锂离子蓄电池模块
主要功能
提供过充、过放、过流、过温、短路保护，提供充电过程中的电压均衡功能，具备系统运行状态和故障报警显示、设置主从机地址、系统复位、SOC 显示
（指示灯及接口说明）等功能，同时能采集所有电池组的信息，并可通过 RS485 实现多机并联，通过 RS232 通信接口与上位机进行通信，接收相应指令，
进行参数设置和数据监控，根据电池状态调整充放电控制。
RC-1500-AN01 空调
产品外形尺寸
450
445
203 429
400 40 250
200
750
200 779 795 800
200
65 Product Catalogue
