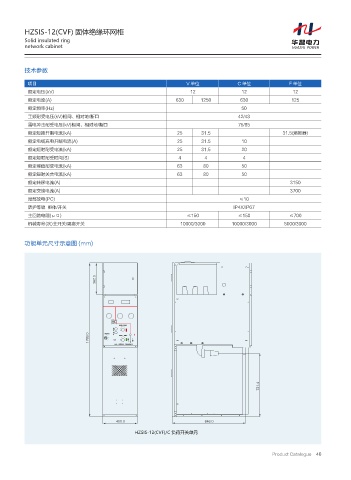

HZSIS-12(CVF) 固体绝缘环网柜
Solid insulated ring
network cabinet

技术参数

项目 V 单位 C 单位 F 单位
额定电压(kV) 12 12 12
额定电流(A) 630 1250 630 125
额定频率(Hz) 50
工频耐受电压(kV)相间、相对地/断口 42/48
雷电冲击耐受电压(kV)相间、相对地/断口 75/85
额定短路开断电流(kA) 25 31.5 31.5(熔断器)
额定电缆充电开断电流(A) 25 31.5 10
额定短时耐受电流(kA) 25 31.5 20
额定短时耐受时间(S) 4 4 4
额定峰值耐受电流(kA) 63 80 50
额定短时关合电流(kA) 63 80 50
额定转移电流(A) 3150
额定交接电流(A) 3700
局部放电(PC) ≤10
防护等级 柜体/开关 IP4X/IP67
主回路电阻(μΩ) ≤150 ≤150 ≤700
机械寿命(次)主开关/隔离开关 10000/3000 10000/3000 5000/3000

功能单元尺寸示意图 (mm)

䯀⻧ऴ 䯀⻧ܲ
ܲ
䬤
ऴ 䬤
ᣑ౜ܲ ᣑ౜ऴ
ה㘩ऴ䬤
∔ᘻ喝̷〛ፒ⩡ᬢ喏͑⺭ऴᣑ౜ᐬڟ

.@9/9 )<, ) િਾڐҼԥҫ

Product Catalogue 46
