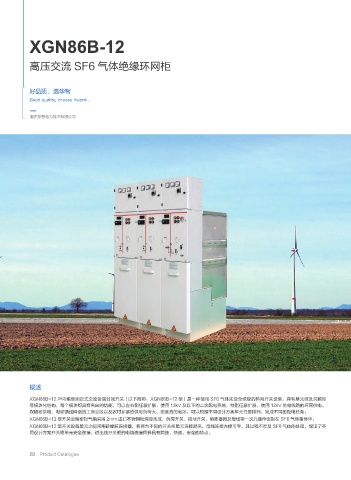

XGN86B-12
高压交流 SF6 气体绝缘环网柜
好品质 , 选华智
Good quality, choose Huazhi.
重庆华智电力技术有限公司
概述
XGN86B-12 户内箱型固定式交流金属封闭开关（以下简称：XGN86B-12 型）是一种使用 SF6 气体实现全绝缘的环网开关设备，具有单元型及共箱型
等模块化结构，每个模块都具有各自的功能，可以左右侧任意扩展，使用 12kV 及以下的二次配电系统，特别任意扩展，使用 12kV 供电线路的环网供电、
双辐射供电、电缆馈线网络的工商业区以及农村乡镇的供电负荷大、密度高的地区，可以根据不同设计方案单元任意排列，完成不同的配电任务。
XGN86B-12 型开关设备密封气箱采用 2mm 进口不锈钢板焊接而成，负荷开关、接地开关、熔断器筒及母线等一次元器件密封在 SF6 气体箱体中。
XGN86B-12 型开关设备单元之间采用硅橡胶连接器，将两台不同的开关柜单元连接起来，母线连接方便可靠，其过程不涉及 SF6 气体的处理，保证了不
同设计方案开关柜单元安全连接，进出线开关柜的电缆连接同样具有简捷、快速、安全的特点。
