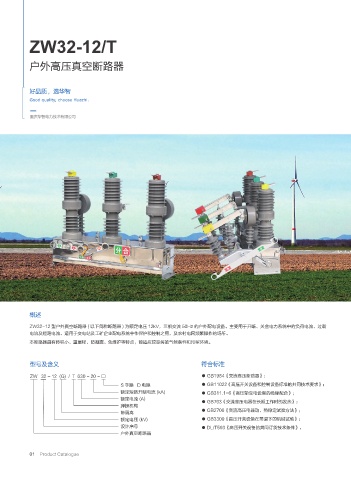

ZW32-12/T

户外高压真空断路器

好品质 , 选华智
Good quality, choose Huazhi.

重庆华智电力技术有限公司

概述

ZW32-12 型户外真空断路器 ( 以下简称断路器 ) 为额定电压 12kV，三相交流 50Hz 的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载
电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

型号及含义 符合标准

ZW 32 - 12 (G) / T 630 - 20 - □ ● GB1984《交流高压断路器》；
S 手操 D 电操 ● GB11022《高压开关设备和控制设备标准的共同技术要求》；
额定短路开断电流 (kA) ● GB311.1-6《高压输变电设备的绝缘配合》；
额定电流 (A)
● GB763《交流高压电器在长期工作时的发热》；
弹操机构
● GB2706《交流高压电器动、热稳定试验方法》；
带隔离
额定电压 (kV) ● GB3309《高压开关设备在常温下的机械试验》；
设计序号 ● DL/T593《高压开关设备的共同订货技术条件》。
户外真空断路器

01 Product Catalogue
