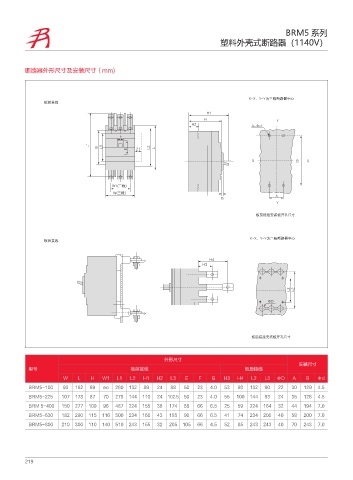

BRM5 系列
塑料外壳式断路器（1140V）
断路器外形尺寸及安装尺寸（mm)
9 9ȟ: :̵ͦᲭ䌛ஔ͙ᓯ
Ძݹᣑ㏫
)
) :
) E
'
- # - & - -
9 # 9
8 ̵Ჭ
8 ̵Ჭ
( "
:
Ძݹᣑ㏫Ⴕ㷱Ძᐬႀᅦᄤ
9 9ȟ: :̵ͦᲭ䌛ஔ͙ᓯ
Ძऺᣑ㏫
)
)
- -
%
Ძऺᣑ㏫Ⴕ㷱Ძᐬႀᅦᄤ
外形尺寸
安装尺寸
型号 板前接线 板后接线
W L H W1 L1 L2 H1 H2 L3 E F G H3 H4 L2 L3 ΦD A B Φd
BRM5-100 93 162 69 eo 260 132 89 24 88 50 23 4.0 53 93 132 90 22 30 129 4.5
BRM5-225 107 178 87 70 278 144 110 24 102.5 50 23 4.0 55 100 144 93 24 35 126 4.5
BRM 5-400 150 277 109 96 487 224 155 38 174 88 66 6.5 25 59 224 164 32 44 194 7.0
BRM5-630 182 290 115 116 500 234 160 43 185 90 66 6.5 41 74 234 200 40 58 200 7.0
BRM5-800 210 300 110 140 510 243 155 32 205 105 66 4.5 52 85 243 243 40 70 243 7.0
219
