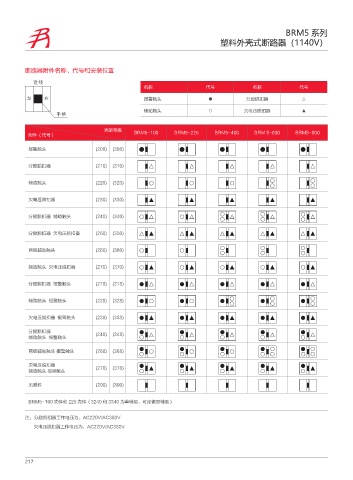

BRM5 系列
塑料外壳式断路器（1140V）
断路器附件名称、代号和安装位置
名称 代号 名称 代号
报警触头 ● 分励脱扣器 △
辅助触头 ○ 欠电压脱扣器 ▲
壳架等级
附件（代号） BRM5-100 BRM5-225 BRM5-400 BRM 5-630 BRM5-800
报警触头 (208) (308)
分励脱扣器 (210) (310)
辅助触头 (220) (320)
欠电压脱扣器 (230) (330)
分励脱扣器 辅助触头 (240) (340)
分励脱扣器 欠电压脱扣器 (250) (350)
两组辅助触头 (260) (360)
辅助触头 欠电压脱扣器 (270) (370)
分励脱扣器 报警触头 (218) (318)
辅助触头 报警触头 (228) (328)
欠电压脱扣器 报警触头 (238) (338)
分励脱扣器 (248) (348)
辅助触头 报警触头
两组辅助触头 报警触头 (268) (368)
欠电压脱扣器 (278) (378)
辅助触头 报警触头
无附件 (200) (300)
BRM5-100 壳体和 225 壳体（3240 和 3340 为单辅助，可定做双辅助）
注：分励脱扣器工作电压为：AC220V/AC380V
欠电压脱扣器工作电压为：AC220V/AC380V
217
