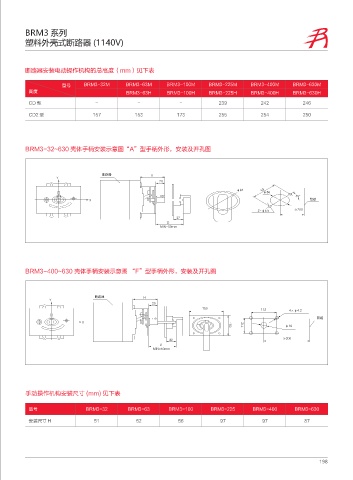

BRM3 系列
塑料外壳式断路器 (1140V)

断路器安装电动操作机构的总高度（mm）见下表

型号 BRM3-32M BRM3-63M BRM3-100M BRM3-225M BRM3-400M BRM3-630M
高度 BRM3-63H BRM3-100H BRM3-225H BRM3-400H BRM3-630H
CD 型 － － － 239 242 246

CD2 型 157 153 173 255 254 250

BRM3-32~630 壳体手柄安装示意图“A”型手柄外形，安装及开孔图

᫙䌛ஔ )
:

· ·
c
9 䨜䨪
· Ō

%
.*/ NN

BRM3-400~630 壳体手柄安装示意图 “F”型手柄外形，安装及开孔图

᫙䌛ஔ )
:

f·
䨜䨪
9
·

Ō
%
.*/ NN

手动操作机构安装尺寸 (mm) 见下表

型号 BRM3-32 BRM3-63 BRM3-100 BRM3-225 BRM3-400 BRM3-630
安装尺寸 H 51 52 56 97 97 87

198
