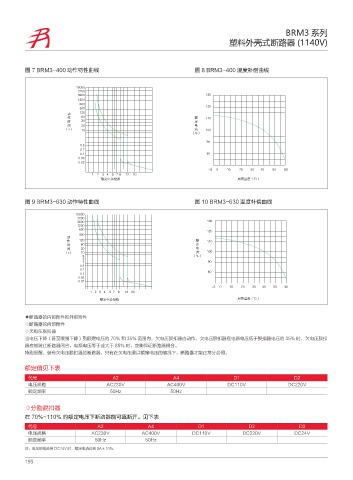

BRM3 系列
塑料外壳式断路器 (1140V)

图 7 BRM3-400 动作特性曲线 图 8 BRM3-400 温度补偿曲线

ߔ
҈ ䷉
ᬢ ჆
䬠 ⩡
喋T喌 ≭
喋 喌

䷉჆⩡≭Թ᪜ ঔఠ⍕Ꮢ喋č喌

图 9 BRM3-630 动作特性曲线 图 10 BRM3-630 温度补偿曲线

ߔ
҈ ䷉
ᬢ ჆
䬠 ⩡
喋T喌 ≭
喋 喌

䷉჆⩡≭Թ᪜ ঔఠ⍕Ꮢ喋č喌
◆断路器的内部附件和外部附件
◇断路器的内部附件
◇欠电压脱扣器
当电压下降（甚至缓慢下降）到额定电压的 70% 和 35% 范围内，欠电压脱扣器应动作，欠电压脱扣器在电源电压低于脱扣器电压的 35% 时，欠电压脱扣
器应能防止断路器闭合，电源电压等于或大于 85% 时，应能保证断路器闭合。
特别提醒：装有欠电压脱扣器的断路器，只有在欠电压通以额定电压的情况下，断路器才能正常分合闸。

额定值见下表
代号 A2 A4 D1 D2
电压规格 AC230V AC400V DC110V DC220V
额定频率 50Hz 50Hz

◇分励脱扣器
在 70%~110% 的额定电压下断路器能可靠断开。见下表
代号 A2 A4 D1 D2 D3
电压规格 AC230V AC400V DC110V DC220V DC24V
额定频率 50Hz 50Hz
注：电压规格选用 DC24V 时，额定电流达到 5A±10%.
