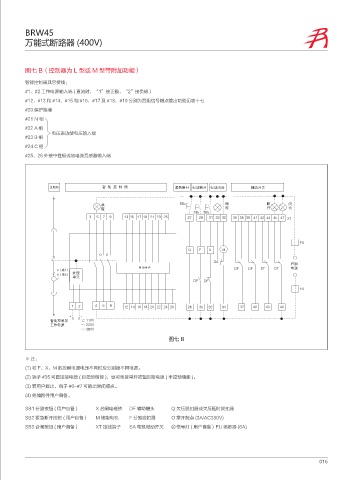

BRW45
万能式断路器 (400V)

图七 B（控制器为 L 型或 M 型带附加功能）

智能控制器其它接线：
#1、#2 工作电源输入端 ( 直流时，“1”接正极，“2”接负极）
#12，#13 和 #14，#15 和 #16，#17 及 #18，#19 分别为四组信号触点输出功能见表十七
#20 保护接地
#21 N 相
#22 A 相
电压表功能电压输入端
#23 B 相
#24 C 相
#25、26 外接中性极或地电流互感器输入端

ͧ⩡䌛 ᮦ 㘩 ᣓ ݢ ஔ ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ

ᩱ 4# ה ᫙ 䬙
䯈 㘩 ᐬ ऴ
4# 4#
95

'6
2 ' 9 .

4"
ᣓݢ
䭰 ߌ Ὅ ಃ %' %' %' %' ⩡⎼
喋ᝂ 喌
喋ᝂ 喌 ะ⤲
ࢁٯ
%' %'
'6

ᮦ㘩ᣓݢஔ 7
጑҈⩡⎼ 7
7
图七 B

※ 注：
(1) 若 F、X、M 的控制电源电压不同时应分别接不同电源。
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )。
(3) 若用户提出，端子 #6~#7 可输出常闭接点。
(4) 外加附件用户自备。
SB1 分励按钮 ( 用户自备） X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 紧急断开按钮 ( 用户自备） M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 ( 用户自备） XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备）FU 熔断器 (6A)

016
