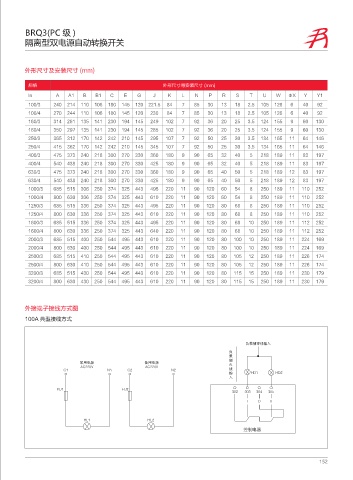

BRQ3(PC 级 )
隔离型双电源自动转换开关

外形尺寸及安装尺寸 (mm)

规格 外形尺寸与安装尺寸 (mm)

In A A1 B B1 C E G J K L N P R S T U W ΦX Y Y1
100/3 240 214 110 106 180 145 120 221.5 84 7 85 30 13 18 2.5 105 126 6 40 92
100/4 270 244 110 106 180 145 120 230 84 7 85 30 13 18 2.5 105 126 6 40 92
160/3 314 261 135 141 230 194 145 249 102 7 92 36 20 25 3.5 124 155 9 60 130
160/4 350 297 135 141 230 194 145 285 102 7 92 36 20 25 3.5 124 155 9 60 130
250/3 365 312 170 142 242 210 145 295 107 7 92 50 25 30 3.5 134 165 11 64 146
250/4 415 362 170 142 242 210 145 345 107 7 92 50 25 30 3.5 134 165 11 64 146
400/3 475 373 240 218 300 270 330 360 180 9 90 65 32 40 5 218 189 11 83 197
400/4 540 438 240 218 300 270 330 425 180 9 90 65 32 40 5 218 189 11 83 197
630/3 475 373 240 218 300 270 330 360 180 9 90 65 40 50 5 218 189 12 83 197
630/4 540 438 240 218 300 270 330 425 180 9 90 65 40 50 5 218 189 12 83 197
1000/3 685 515 306 250 374 325 443 495 220 11 90 120 60 54 8 250 189 11 110 252
1000/4 800 630 306 250 374 325 443 610 220 11 90 120 60 54 8 250 189 11 110 252
1250/3 685 515 336 250 374 325 443 495 220 11 90 120 80 68 8 250 189 11 110 252
1250/4 800 630 336 250 374 325 443 610 220 11 90 120 80 68 8 250 189 11 110 252
1600/3 685 515 336 250 374 325 443 495 220 11 90 120 80 68 10 250 189 11 112 252
1600/4 800 630 336 250 374 325 443 640 220 11 90 120 80 68 10 250 189 11 112 252
2000/3 685 515 400 250 544 495 443 610 220 11 90 120 80 100 10 250 189 11 224 169
2000/4 800 630 400 250 544 495 443 610 220 11 90 120 80 100 10 250 189 11 224 169
2500/3 685 515 410 250 544 495 443 610 220 11 90 120 80 105 12 250 189 11 226 174
2500/4 800 630 410 250 544 495 443 610 220 11 90 120 80 105 12 250 189 11 226 174
3200/3 685 515 430 250 544 495 443 610 220 11 90 120 80 115 15 250 189 11 230 179
3200/4 800 630 430 250 544 495 443 610 220 11 90 120 80 115 15 250 189 11 230 179

外接端子接线方式图
100A 典型接线方式

᠆ᣑΞᭅጲᣤЙ
᠆
ᣑ
Ξ
࣡ၸႂຸ ܫၸႂຸ ༡
"$ 7 "$ 7
$ / $ / ጲ
ᣤ )% )%
Й
'6 '6

* 0 * *

)- )-
控制电器

152
