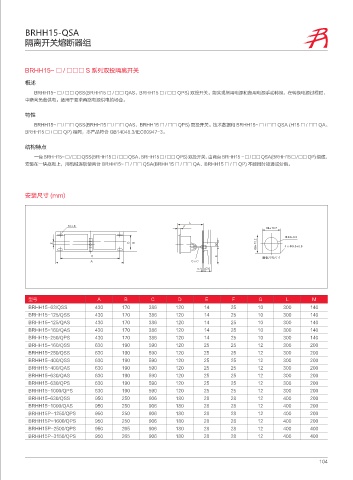

Page 113 - 保定华起电器设备有限公司(选型)
P. 113
BRHH15-QSA
隔离开关熔断器组
BRHH15~ □ / □□□ S 系列双投隔离开关
概述
BRHH15~ □ / □□ QSS(BRHH15 □ / □□ QAS、BRHH15 □ / □□ QPS) 双投开关。能实现常用电源和备用电源手动转换：在转换电源过程时，
中断向负载供电。适用于要求两路电源供电的场合。
特性
BRHH15~ □ / □□ QSS(BRHH15 □ / □□ QAS、BRHH15 □ / □□ QPS) 双投开关。技术数据和 BRHH15~ □ / □□ QSA (H15 □ / □□ QA、
BRHH15 □ / □□ QP) 相同，本产品符合 GB14048.3/IEC60947-3。
结构特点
一台BRHH15~□/□□QSS(BRHH15□/□□QSA、BRHH15□/□□QPS)双投开关，由两台BRHH15 -□/□□QSA(BRHH15□/□□QP)组成，
安装在一块底板上，用机械连锁使两台 BRHH15~ □ / □□ QSA(BRHH15 □ / □□ QA、BRHH15 □ / □ QP) 不能同时接通或分断。
安装尺寸 (mm)
-
f '
& % #
f
$ . 䲎Ძᐬႀᅦᄤ
" $f$
ŋ
型号 A B C D E F G L M
BRHH15-63/QSS 430 170 386 120 14 25 10 300 140
BRHH15-125/QSS 430 170 386 120 14 25 10 300 140
BRHH15-125/QAS 430 170 386 120 14 25 10 300 140
BRHH15-160/QAS 430 170 386 120 14 25 10 300 140
BRHH15-250/QPS 430 170 386 120 14 25 10 300 140
BRHH15-160/QSS 630 190 590 120 25 25 12 300 200
BRHH15-250/QSS 630 190 590 120 25 25 12 300 200
BRHH15-400/QSS 630 190 590 120 25 25 12 300 200
BRHH15-400/QAS 630 190 590 120 25 25 12 300 200
BRHH15-630/QAS 630 190 590 120 25 25 12 300 200
BRHH15-630/QPS 630 190 590 120 25 25 12 300 200
BRHH15-1000/QPS 630 190 590 120 25 25 12 300 200
BRHH15-630/QSS 950 250 906 180 28 28 12 400 200
BRHH15-1000/QAS 950 250 906 180 28 28 12 400 200
BRHH15P-1250/QPS 950 250 906 180 28 28 12 400 200
BRHH15P-1600/QPS 950 250 906 180 28 28 12 400 200
BRHH15P-2500/QPS 950 265 906 180 28 28 12 400 400
BRHH15P-3150/QPS 950 265 906 180 28 28 12 400 400
104
