BRHH15-QSA
隔离开关熔断器组

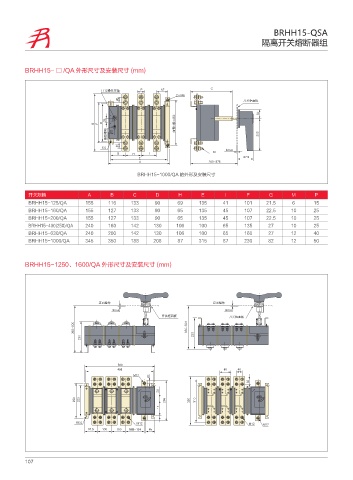

BRHH15- □ /QA 外形尺寸及安装尺寸 (mm)

ȋ ᧹҈᫥䒠 1 $
f.
ᐬڟᴈ䲎Ძ

# ' % ຮᰵ/Ჭ
ᣑ㏫㳦ᴿ

NBY
( ) * .
&
" _
BRHH15-1000/QA 的外形及安装尺寸

开关规格 A B C D H E I F G M P
BRHH15-125/QA 155 116 133 90 69 135 41 101 21.5 6 15
BRHH15-160/QA 155 127 133 90 65 135 45 107 22.5 10 25
BRHH15-200/QA 155 127 133 90 65 135 45 107 22.5 10 25
BRHH15-400(250)/QA 240 160 142 130 106 100 65 135 27 10 25
BRHH15-630/QA 240 200 142 130 106 100 65 160 27 12 40
BRHH15-1000/QA 345 350 188 208 87 315 87 230 82 12 50

BRHH15-1250、1600/QA 外形尺寸及安装尺寸 (mm)

₏䲎᧹҈ ࣹ䲎᧹҈
NBY NBY
ᐬڟᴈ䲎Ძ ᐬڟᴈ䲎Ძ
_ _

.

3 . . .
/Ჭ

107
