BRHD
开启式刀开关

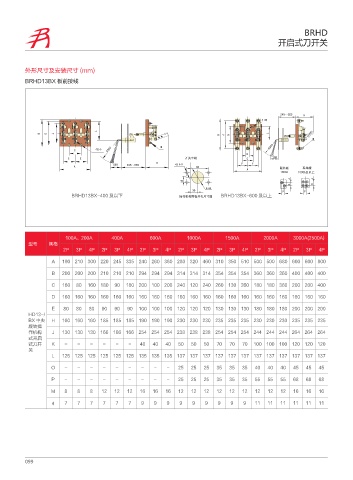

外形尺寸及安装尺寸 (mm)
BRHD13BX 板前接线

BRHD13BX-400 及以下 BRHD13BX-600 及以上

100A、200A 400A 600A 1000A 1500A 2000A 3000A(2500A)
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
A 190 210 300 220 245 335 240 260 360 280 320 460 310 350 510 500 500 680 600 600 800

B 200 200 200 210 210 210 294 294 294 314 314 314 354 354 354 360 360 360 400 400 400

C 160 80 160 180 90 180 200 100 200 240 120 240 260 130 260 180 180 360 200 200 400
D 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 120 130 130 130 180 180 180 200 200 200
HD13-/
BX 中央 H 160 160 160 185 185 185 190 190 190 230 230 230 235 235 235 230 230 230 235 235 235
旋转操
作机构 J 130 130 130 166 166 166 254 254 254 238 238 238 254 254 254 244 244 244 264 264 264
式开启
式刀开 K - - - - - - 40 40 40 50 50 50 70 70 70 100 100 100 120 120 120
关
L 125 125 125 125 125 125 135 135 135 137 137 137 137 137 137 137 137 137 137 137 137

O - - - - - - - - - 25 25 25 35 35 35 40 40 40 45 45 45
P - - - - - - - - - 25 25 25 35 35 35 55 55 55 68 68 68

M 8 8 8 12 12 12 16 16 16 12 12 12 12 12 12 12 12 12 16 16 16
φ 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 11 11 11 11 11 11
