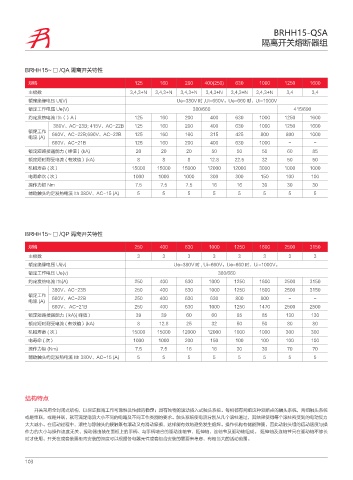

BRHH15-QSA
隔离开关熔断器组

BRHH15~ □ /QA 隔离开关特性

规格 125 160 200 400(250) 630 1000 1250 1600
主极数 3,4,3+N 3,4,3+N 3,4,3+N 3,4,3+N 3,4,3+N 3,4,3+N 3,4 3,4
额定绝缘电压 Ui(V) Ue=380V 时 ,Ui=660V。Ue=660 时，Ui=1000V
额定工作电压 Ue(V) 380/660 415/690
约定发热电流 Ith（）A） 125 160 200 400 630 1000 1250 1600
380V、AC-23B; 415V、AC-22B 125 160 200 400 630 1000 1250 1600
额定工作 660V、AC-22B;690V、AC-22B 125 160 160 315 425 800 800 1000
电流 (A)
660V、AC-21B 125 160 200 400 630 1000 - -
额定短路接通能力 ( 峰值）(kA) 20 20 20 50 50 50 60 85
额定短时耐受电流 ( 有效值）(kA) 8 8 8 12.8 22.5 32 50 50
机械寿命 ( 次） 15000 15000 15000 12000 12000 3000 1000 1000
电寿命次 ( 次） 1000 1000 1000 300 300 150 100 100
操作力矩 Nm 7.5 7.5 7.5 16 16 30 30 30
辅助触头约定发热电流 Ith 380V、AC-15 (A) 5 5 5 5 5 5 5 5

BRHH15~ □ /QP 隔离开关特性
规格 250 400 630 1000 1250 1600 2500 3150
主极数 3 3 3 3 3 3 3 3
额定绝缘电压 Ui(v) Ue=380V 时 , Ui=660V。Ue=660 时，Ui=1000V。
额定工作电压 Ue(v) 380/660
约定发热电流 Ith(A) 250 400 630 1000 1250 1600 2500 3150
380V、AC-23B 250 400 630 1000 1250 1600 2500 3150
额定工作 660V、AC-22B 250 400 630 630 800 800 - -
电流 (A)
660V、 AC-21B 250 400 630 1000 1250 1470 2500 2500
额定短路接通能力（kA)( 峰值） 39 39 60 60 85 85 130 130
额定短时耐受电流 ( 有效值）(kA) 8 12.8 25 32 50 50 80 80
机械寿命 ( 次） 15000 15000 12000 12000 1000 1000 300 300
电寿命 ( 次） 1000 1000 200 150 100 100 100 100
操作力矩 (Nm) 7.5 7.5 16 16 30 30 70 70
辅助触头约定发热电流 Ith 380V、AC-15 (A) 5 5 5 5 5 5 5 5

结构特点

开关采用全封闭式结构，以保证提高工作可靠性及性能的稳定；具有独特的滚动插入式触头系统。每相都有两组这种双断点的触头系统，两组触头系统
或是串联，或是并联，就可满足电流大小不同的电路及不同工作类别的要求。触头系统使电流分别从几个滚柱通过，其结果使得每个滚柱所受到的电动反力
大大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动摩擦，这样能有效地避免发生熔焊。操作机构有储能弹簧，因此动触头组的运动速度与操
作力的大小与操作速度无关。操动器由装在面板上的手柄、与手柄啮合的驱动连轴节、延伸轴、连轴节及驱动轴组成。 延伸轴及连轴节只在驱动轴不够长
时才使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。
