BRHD
开启式刀开关

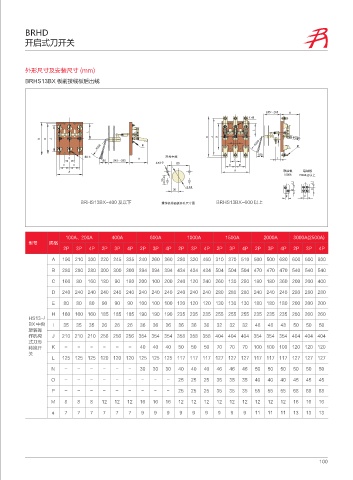

外形尺寸及安装尺寸 (mm)
BRHS13BX 板前接线板后出线

BRHS13BX-400 及以下 BRHS13BX-600 以上

100A、200A 400A 600A 1000A 1500A 2000A 3000A(2500A)
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
A 190 210 300 220 245 335 240 260 360 280 320 460 310 370 510 500 500 680 600 600 800
B 280 280 280 300 300 300 394 394 394 434 434 434 504 504 504 470 470 470 540 540 540

C 160 80 160 180 90 180 200 100 200 240 120 240 260 130 260 180 180 360 200 200 400
D 240 240 240 240 240 240 240 240 240 240 240 240 280 280 280 240 240 240 280 280 280
E 80 80 80 90 90 90 100 100 100 120 120 120 130 130 130 180 180 180 200 200 200

H 160 160 160 185 185 185 190 190 190 235 235 235 255 255 255 235 235 235 260 260 260
HS13-/
BX 中央 I 35 35 35 26 26 26 36 36 36 36 36 36 32 32 32 48 48 48 50 50 50
旋转操
作机构 J 210 210 210 256 256 256 354 354 354 358 358 358 404 404 404 354 354 354 404 404 404
式刀形
转换开 K - - - - - - 40 40 40 50 50 50 70 70 70 100 100 100 120 120 120
关
L 125 125 125 120 120 120 125 125 125 117 117 117 127 127 127 117 117 117 127 127 127
N - - - - - - 30 30 30 40 40 40 46 46 46 50 50 50 50 50 50
O - - - - - - - - - 25 25 25 35 35 35 40 40 40 45 45 45

P - - - - - - - - - 25 25 25 35 35 35 55 55 55 68 68 68
M 8 8 8 12 12 12 16 16 16 12 12 12 12 12 12 12 12 12 16 16 16
φ 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 11 11 11 13 13 13
